مدل: PDML-4800
ابزار پایش ایمنی سد
جابهجایی بدنهی سد زیر بارهای مختلف یکی از مهمترین پارامترهای پایداری آن است. سیستم قرائت خودکار لیزری انحراف پاندول PDML-4800 موقعیت سیم پاندول را در دو جهت X و Y با دقت ۰٫۰۱ میلیمتر اندازه میگیرد، روی حافظه ثبت میکند و برای نرمافزارهای تحلیل پایداری سد به رایانه میفرستد. سامانهای هم برای اندازهگیری میزان بازشدن دریچههای سرریز و آبگیر (حتی زیر آب) و سامانهای برای ثبت خودکار دادههای حدود ۱۰۰۰ سنسور بدنهی سد داریم.
ویژگیها
- اندازهگیری لیزری و بدون تماس، با دقت ۰٫۰۱ میلیمتر در دو جهت X و Y
- مناسب پاندول مستقیم و معکوس؛ روی پایهی موجود بدنهی سد نصب میشود
- حافظهی MMC، ساعت و تاریخ داخلی و نگهداشتن دادهها هنگام قطع برق
- نمایشگر LCD، صفحهکلید ضد آب و گرد و خاک و رمز ورود برای تغییر تنظیمات
- پورت سریال RS-485 با پروتکل Modbus برای شبکهی جمعآوری داده و پایش مرکزی
- تعریف حد مجاز و بحرانی انحراف و اعلام خودکار شرایط اضطراری، مثلاً هنگام سیل و زلزله
- پایش بازشدن دریچهها تا فاصلهی ۳ کیلومتر
کاربردها
- سدها و ایستگاههای آبسنجی
- نیروگاههای آبی
نمونهی نصبشده در
ولتاژ، ابعاد یا رابط دیگری لازم دارید؟ دستگاه را مطابق مشخصات شما طراحی و تولید میکنیم. برای استعلام قیمت، درخواستتان را در گفتوگو با آتیرام ثبت کنید.
استعلام قیمتکاتالوگ و تصاویر محصول
برای دیدن هر برگه در اندازهی کامل، روی آن بزنید.
کاتالوگ سیستم قرائت لیزری انحراف پاندول PDML-4800

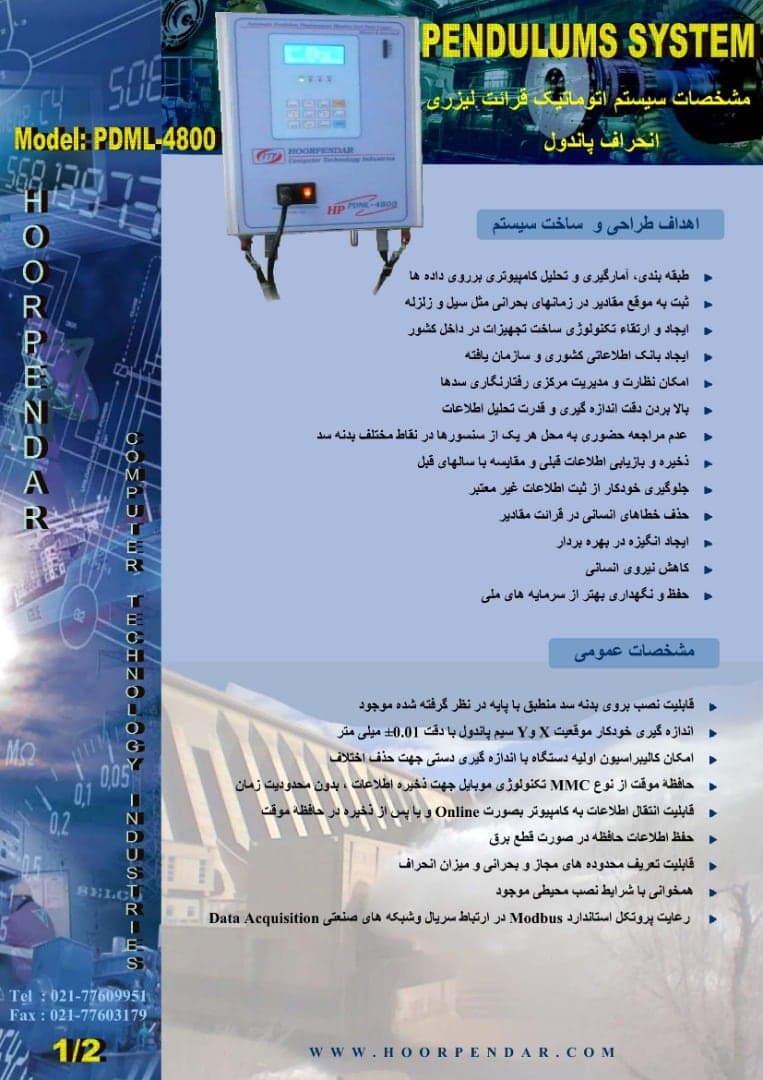

اهداف طراحی و مشخصات عمومی PDML-4800

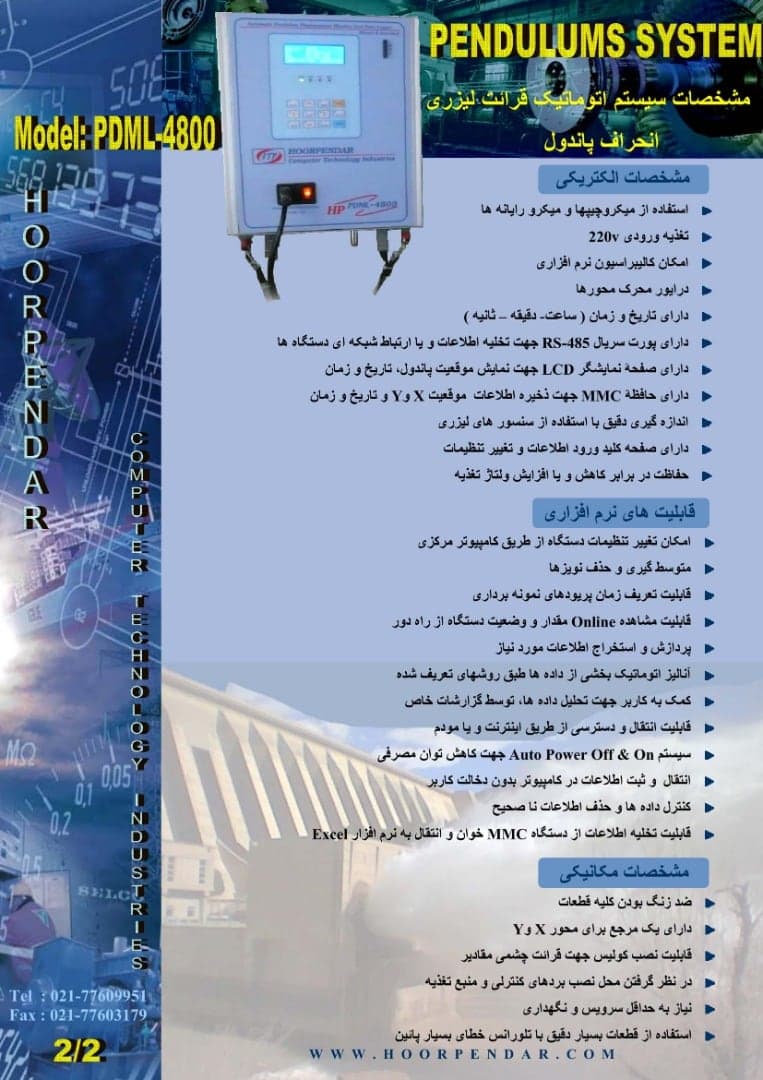

مشخصات الکتریکی، نرمافزاری و مکانیکی PDML-4800
مشخصات فنی
| دقت | ±0.01 mm (X, Y) |
|---|---|
| تغذیه | 220 V AC |
| ارتباط | RS-485 · Modbus |
